Редактор групповых спецификаций

Редактор групповых спецификаций - компонент к конфигурации 1C:PDM, предназначенный для просмотра, оперативного создания и редактирования исполнений электронной структуры изделия (ЭСИ) в контексте групповой спецификации по варианту «А» или варианту «Б» согласно ГОСТ 2.113-75.

Для запуска редактора групповых спецификаций необходимо добавить редактируемые исполнения в окно выбора исполнений и запустить редактор в требуемом варианте.

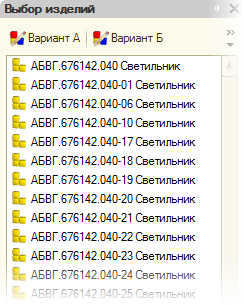

Выбор изделий

Общий для обоих вариантов функционал позволяет создавать новые элементы ЭСИ, добавлять уже имеющиеся и заменять ими элементы состава редактируемых исполнений, то есть редактировать состав групповой спецификации.

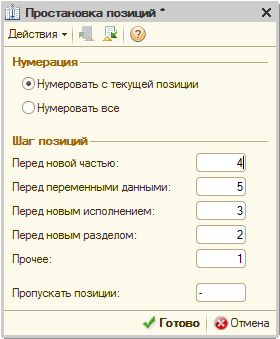

Простановка позиций

Механизм простановки позиций, вызываемый кнопкой «Заполнить позиции», позволяет тонко настроить алгоритм простановки позиций с учётом особенностей составления групповых спецификаций и, в результате, оперативно получить верные номера позиций для любого элемента и при любом количестве исполнений.

Меню навигации ориентировано на работу с большим числом исполнений. Оно динамически подстраивается под любое количество редактируемых исполнений. При нажатии на кнопку этого меню курсор в варианте «А» переходит к переменным данным, а в варианте «Б» - переключится на колонку соответствующего исполнения.

Вариант «А»


Редактор групповых спецификация: А

В этом варианте состав редактируемых исполнений представлен согласно правилам выполнения групповой спецификации по варианту «А». Вначале записываются постоянные данные, присутствующие во всех исполнениях, затем – переменные данные для каждого в отдельности.

Вариант «Б»

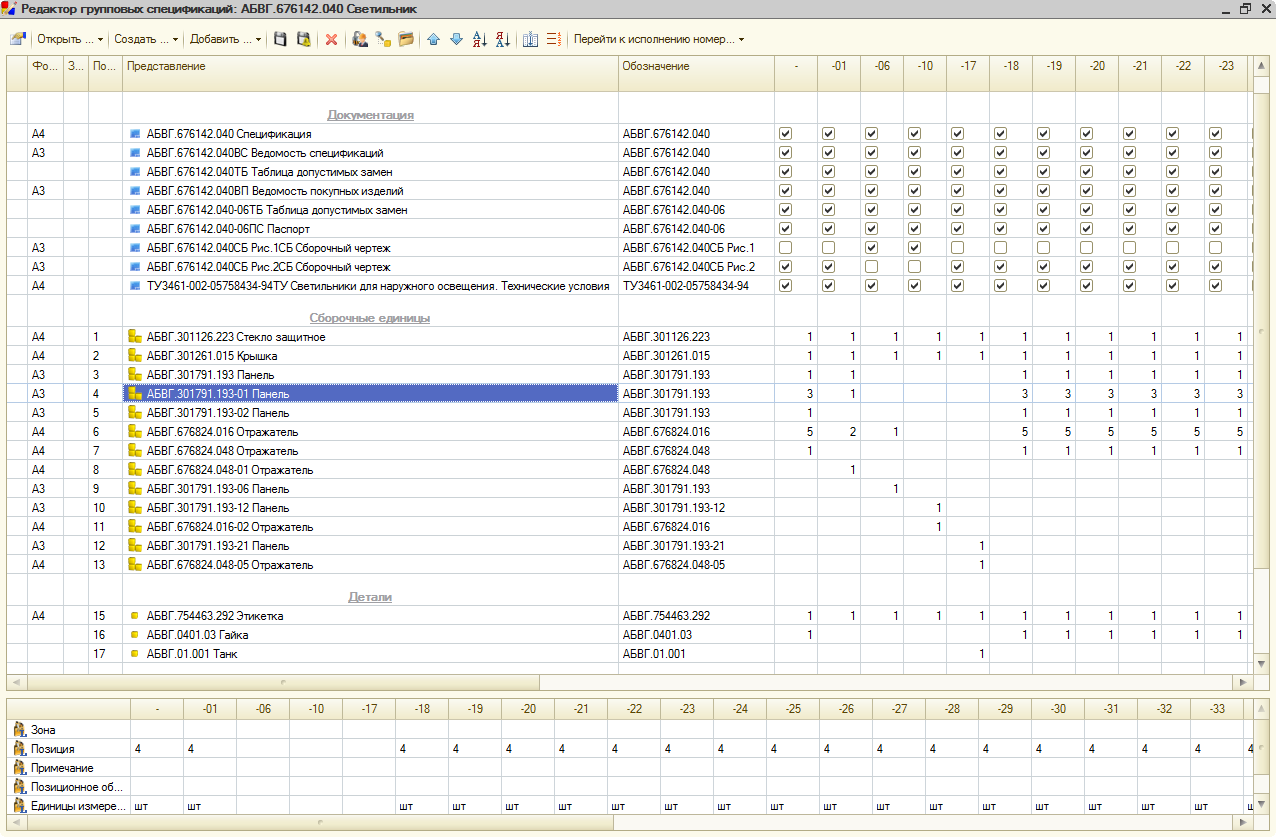

Редактор групповых спецификаций: В

Окно редактора при варианте «Б» состоит из двух частей. В верхней части окна находится список исполнений, организованный согласно правилам выполнения групповой спецификации по варианту «Б». Слева выведен состав всех исполнений, а справа для каждого исполнения предусмотрена колонка с количеством соответствующего элемента состава в этом исполнении.

В нижней части отображаются атрибуты связи вхождения соответствующего (активного) элемента состава в исполнения.

Специализированным функционалом для варианта «Б» является механизм простановки количества:

Заполнение количества

Механизм простановки количества позволяет быстро заполнить колонки количество требуемым значением, что особенно удобно при большом количестве редактируемых исполнений.
