Конструкторская подготовка в 1С:PDM

Загрузка плеера

Электронный и бумажный архив документации
Согласование и утверждение, изменение состояний

Подсистема управления конструкторской информацией обеспечивает:

  • ведение электронной структуры изделия (ГОСТ 2.053-2013);
  • управление электронными документами (ГОСТ 2.051-2013);
  • создание и редактирование исполнений;
  • коллективную работу нескольких специалистов над проектами;
  • создание и ведение защищенного электронного файлового архива;
  • разграничение прав доступа;
  • автоматическую проверку актуальности извещений об изменении;
  • работу с ограничительным перечнем стандартных, прочих изделий и материалов.

Интерфейс редактора структуры изделия обеспечивает изменения состава компонентов изделия, построения электронной структуры изделия без исходных данных модели, создание и добавление в электронную структуру изделия элементов, отсутствующих в CAD-модели, таких как комплекты, прочие изделия, документы, варианты допустимых замен и т.д. Редактор состоит из дерева изделия, списка ревизий элемента и таблицы состава изделия, в которой в колонках находятся параметры, выбранные для редактирования в данном окне. Редактор структуры изделия имеет многооконный интерфейс, что дает возможность изменять каждое изделие в собственном окне. Добавление в колонки состава изделия собственных параметров для определенного элемента автоматически добавляет параметр к изделию.

Структура изделия

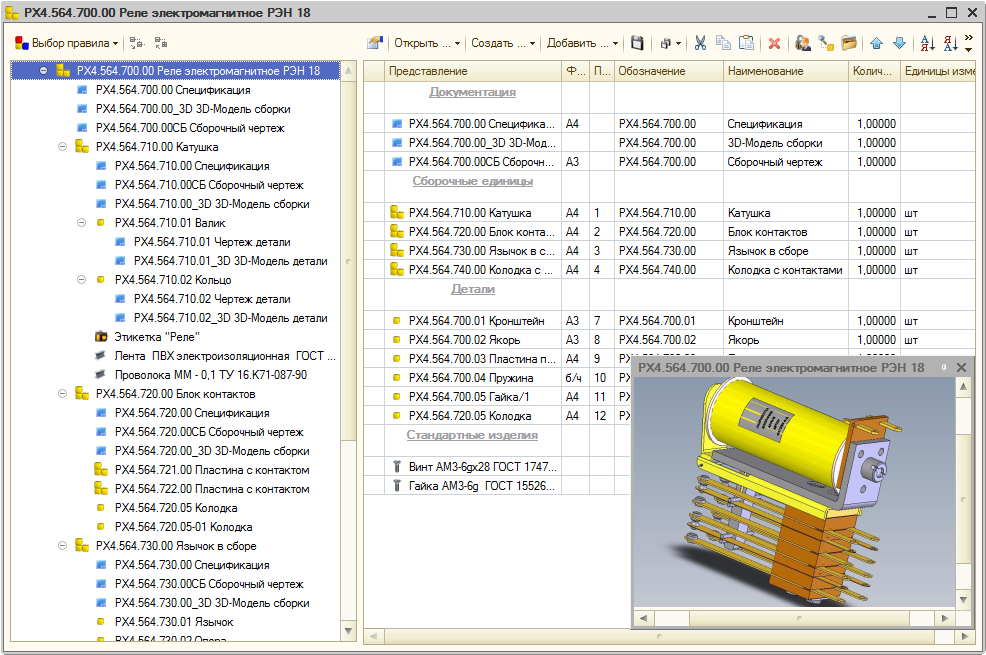

 Редактор структуры изделия позволяет добавлять элементы оформления в состав изделия, приводя его к виду единичной или групповой спецификации. Элементы оформления при этом могут быть произвольные, и их количество также неограниченно. В редакторе электронная структура изделия принимает окончательный, оформленный вид.

  Электронный и бумажный архив документации

 Документы являются необходимой частью конструкторско-технологической подготовки, т.к. определяют готовность процесса к следующему этапу в цепи жизненного цикла. Электронный архив документации в системе 1С:PDM является неотъемлемой частью работы пользователей с содержимым и с атрибутивной частью документов, электронным документооборотом, версионированием документов, а также различного рода бизнес-процессами жизненного цикла документации.

файлы

Основной сущностью в электронном архиве в системе 1С:PDM является документ, который несет атрибутивную информацию. К документу прикрепляются файлы, которые могут быть организованны по иерархическому принципу папка-файл. Электронное хранилище позволяет хранить и идентифицировать содержимое файлов по цифровым идентификационным кодам, т.е. по содержимому.

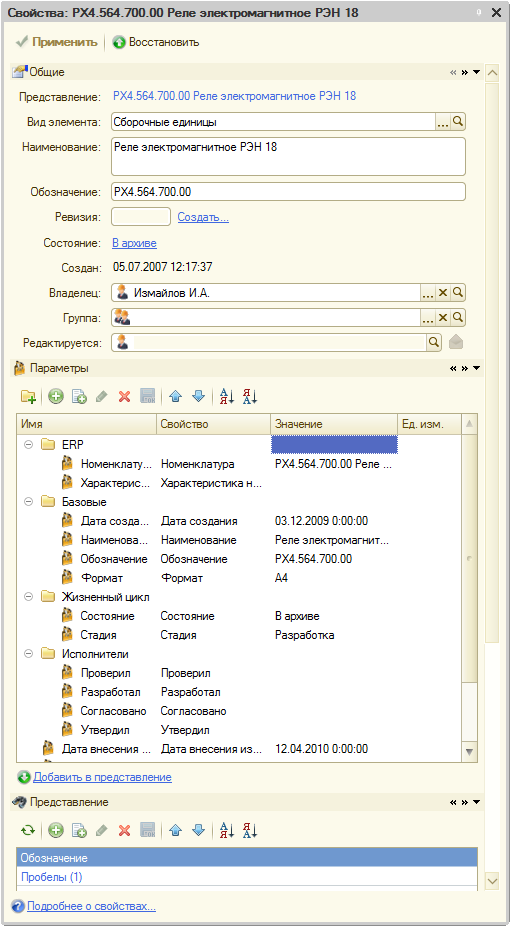

Документы могут быть сгруппированы в папки, не зависимые от ЭСИ. Но более предпочтительный вариант - это хранение документов в электронной структуре изделия. Документы могут быть связаны не только с файлами из хранилища, но и с папками. Каждый документ имеет свою карточку - набор параметров, характеризующих данный документ. Помимо карточки документ имеет состояние и стадию, определяющую его фазу в жизненном цикле.

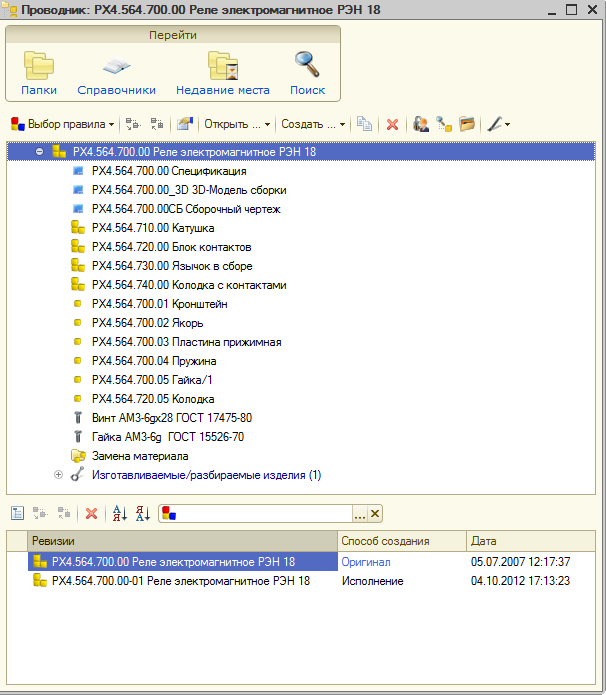

Управление документами, а также любыми элементами PDM осуществляется через проводник, в котором можно создать иерархию документов, удалить или добавить документ, папку. При помощи проводника документы можно заимствовать в структуру изделия.

             проводник

Согласование и утверждение, изменение состояний

Организации эффективного документооборота способствует, помимо структурированного архива, еще и бизнес-процессы управления, в число которых входят процессы согласования-утверждения, а также бизнес-процесс изменения состояний.

Элементы и документы системы 1C:PDM имеют специализированные параметры - Состояние и Стадия. Параметр Состояние отвечает за готовность документации на изделия к следующему по цепочке процессу, а параметр Стадия - за указание фазы ЖЦ изделия, на которой находится изделие или его ревизии. Параметр Состояние более применим к документам, в то время как Стадия - к элементам изделия. Однако для неразрывной связи между изделием и документами оба этих параметра существуют и для документов, и для элементов изделия. Выражение Статус Документа здесь идентичен выражению Состояние Документа. При готовности документов или ЭСИ инициируется бизнес-процесс изменения состояния.

свойства

Бизнес-процесс изменения состояния - это сложный механизм, задействующий, помимо непосредственно изменения состояния, еще и механизмы согласования, рассылки уведомлений, ответов на уведомления, изменения групповых политик безопасности, автоперевод состояний ревизий элементов и многое другое. Его работу можно описать следующим образом: после очередной стадии ЭСИ и документация помещаются в специализированный документ, который показывает текущее состояние элементов и следующее состояние по цепочке ЖЦ.

изменение состояний

Далее указывается список лиц, участвующих в бизнес-процессе, а также степень их участия. Эти лица будут участвовать в согласовании и утверждении элементов и документов. После этого указывается групповая политика безопасности, которая будет применена к элементам в цепочке: исходное - новое состояние. Групповая политика регламентирует доступ к элементу после перевода состояния. Она описывается специальным элементом, который содержит права доступа для различных пользователей и групп. Применение групповой политики при переводе состояний позволяет запретить изменения, просмотр или другие действия авторам и делегировать права согласующим или утверждающим лицам. После запуска бизнес-процесс начинает работу автоматически, рассылая поручения лицам и отслеживая выполнение этих поручений.

Каждому пользователю, в зависимости от степени участия, приходит уведомительное или деятельное поручение, реакция на которое позволит бизнес-процессу двигаться дальше по цепочке событий. Как только все поручения бизнес-процесса выполнены, бизнес-процесс изменяет состояния элементов, применяет групповую политику и завершается, оставаясь сохраненным для последующего анализа.
