Appius-Технология:система автоматизированного проектирования

ttp_gtp.png editor-routes-MK.png



Appius-Технология позволяет автоматизировать процесс технологической подготовки производства. Решение позволяет создавать в электронном виде такие технологические процессы, как: сборочные, механические, термические, литейные и другие виды производств. Позволяет создавать сложные технологические маршруты с несколькими заходами, создавать карту производственного процесса, учитывая в маршруте перемещение и пролеживание изделий. Система в полном объеме поддерживает групповые и типовые технологические процессы, ведение составов изделий. Содержит полный набор средств для параметризации технологических процессов. Включает в себя комплексную систему расчетов на предметно ориентированном для технологии языке. Поддерживает импорт/экспорт технологических данных и ведение справочной информации.

rРазработка технологических процессов

Appius-Технология позволяет создавать технологические процессы любых видов производств от механической обработки до сборки готового изделия.

Создание технологических процессов сборки

В процессе создания технологических процессов сборки максимально используется существующая или созданная структура изделия. Технолог имеет возможность на основе конструкторского состава создать технологический состав полуфабриката так, как это предусмотрено процессом изготовления. Может осуществлять комплектование операций, элементами сборочной единицы, связывая использование комплектующих со временем сборки. Имеется возможность подключения видео-файлов процесса сборки того или иного изделия. А также просмотра сборочных чертежей из структуры изделия. Система в полном объеме поддерживает технологические процессы разборки, дефектовки и ремонта.

Appius-Технология

Создание технологических процессов механической обработки

Appius-Технология позволяет в короткий срок разрабатывать технологические процессы механической обработки с максимальным использованием средств нормирования материалов и нормирования трудовых затрат. Поддерживает использование технологических процессов аналогов и групповых технологических процессов на обобщенные изделия. Система поддерживает технологию «Смарт-ТП» при проектировании переходов и операций. Позволяет добавлять электронные документы эскизов и чертежей, а также трехмерных моделей любых CAD-систем. Поддерживает максимальное использование справочных средств для добавления материалов, средств технологического оснащения, вспомогательных материалов.

Appius-Технология

Режим проектирования «Смарт-ТП»

Режим проектирования «Смарт-ТП» («Умный техпроцесс») позволяет ускорить разработку новых технологических процессов за счет анализа существующей базы используемых технологических решений. Используя частотно-коэффициентный анализ применимости оснастки, материала, оборудования, документов в операциях или техпроцессах система определяет наилучший в данном контексте вариант их применения. Тоже самое происходит и с параметрами технологического процесса. Частота взаимного использования значений параметров анализируется, и система предлагает наилучший вариант в заданных условиях. «Смарт-ТП» освобождает пользователя от необходимости предварительной связи элементов и настройки базы знаний. «Смарт-ТП» сокращает время поиска и выбора требуемой оснастки или инструмента.

Технология быстрого ввода

Appius-Технология повсеместно использует быстрый подбор вводимых значений при добавлении оснастки, материалов и операций. Специальное поле ввода ограничивает выбор только заданных элементов, показывая список найденных, ближайших к введенным символам.


Типовые и параметрические техпроцессы

Appius-Технология поддерживает работу с типовыми технологическими процессами, автоматически формируя ведомость деталей к типовому техпроцессу. В системе поддерживается ведение общей части (карты техпроцесса) и конкретизации операций для каждого из изделий. Отдельное проведение изменений для общей части и для ведомости деталей. Поддерживаются типовые техпроцессы с изменением числа операций. Поддерживаются обобщенные техпроцессы на исполнения и элементы с одинаковыми конструктивными признаками. При работе с типовым технологическим процессом наглядно показываются измененные операции для каждой его детали в специализированном «Редакторе ТТП/ГТП».

rСоздание маршрутов

Appius-Технология имеет полный набор средств для создания технологических маршрутов. Как в привязке к технологическим процессам, так и отдельно от них. Вы сможете строить маршрут последовательностью цехов, участков, а также подразделений склада и кооперации. Вы сможете дополнять маршрут информацией о перемещении детали и о контроле ОТК. В пунктах маршрута обработки можно указывать укрупненное полное время обработки, не детализируя его до техпроцессов. Версии маршрутов позволят создавать альтернативные пути изготовления и выбирать их в зависимости от заказа или исполнения изделия.

Специализированный «Редактор маршрутов» расширяет функционал системы для задач управления расцеховкой в контексте конструкторского состава изделия.

rРедактор «Маршрутная карта»

Простой и удобный редактор технологии по внешнему виду максимально приближенный к формам ЕСТД позволит приступить к работе пользователям с любым уровнем подготовки. Находясь в привычном и удобном интерфейсе, технолог максимально быстро включается в работу по созданию технологических процессов. Технологический процесс разрабатывается в маршрутно-операционной карте, доступной почти в каждом комплекте документов.

Редактор Маршрутная карта

Подробнее-->

rСистема расчетов

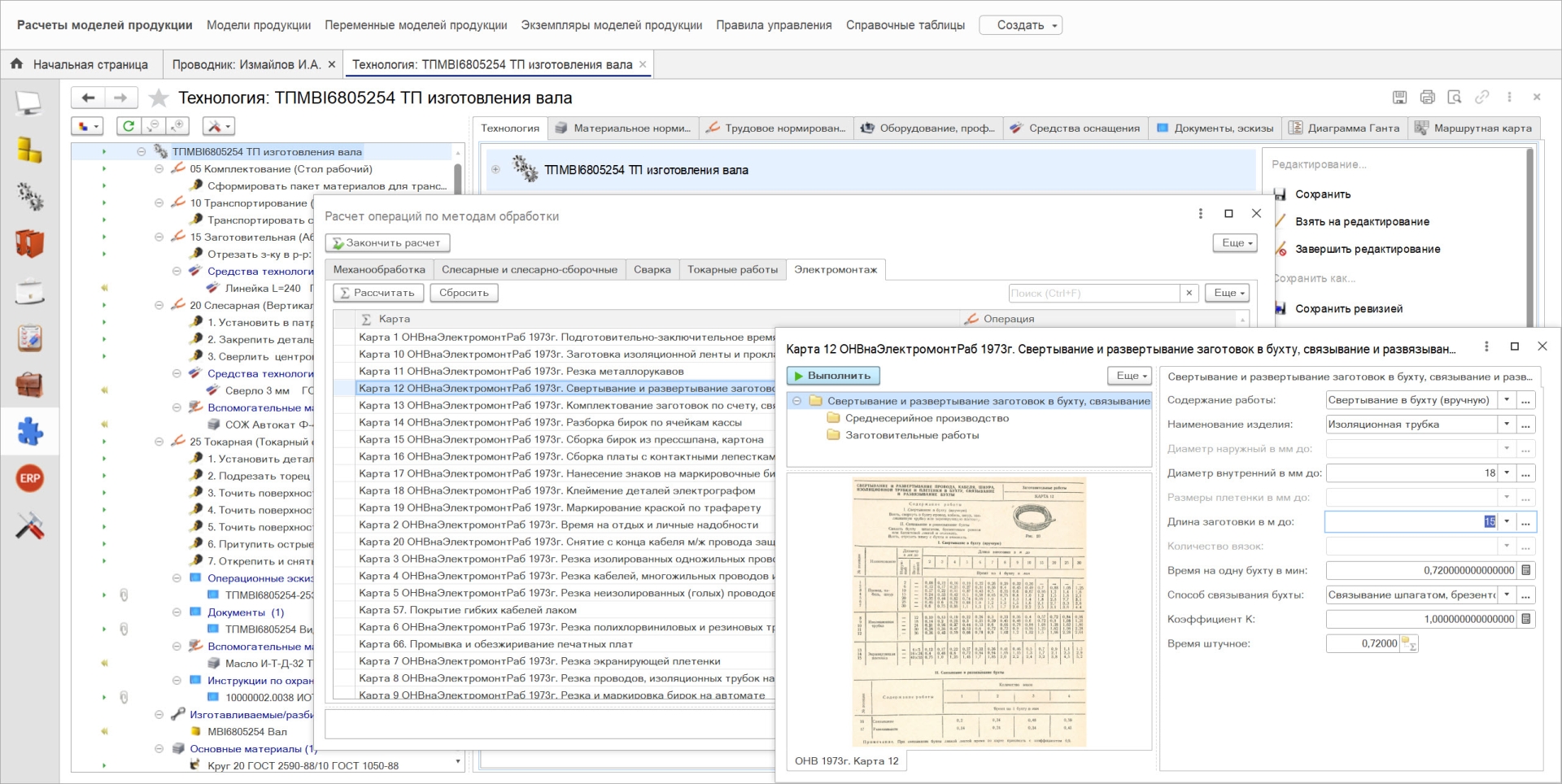

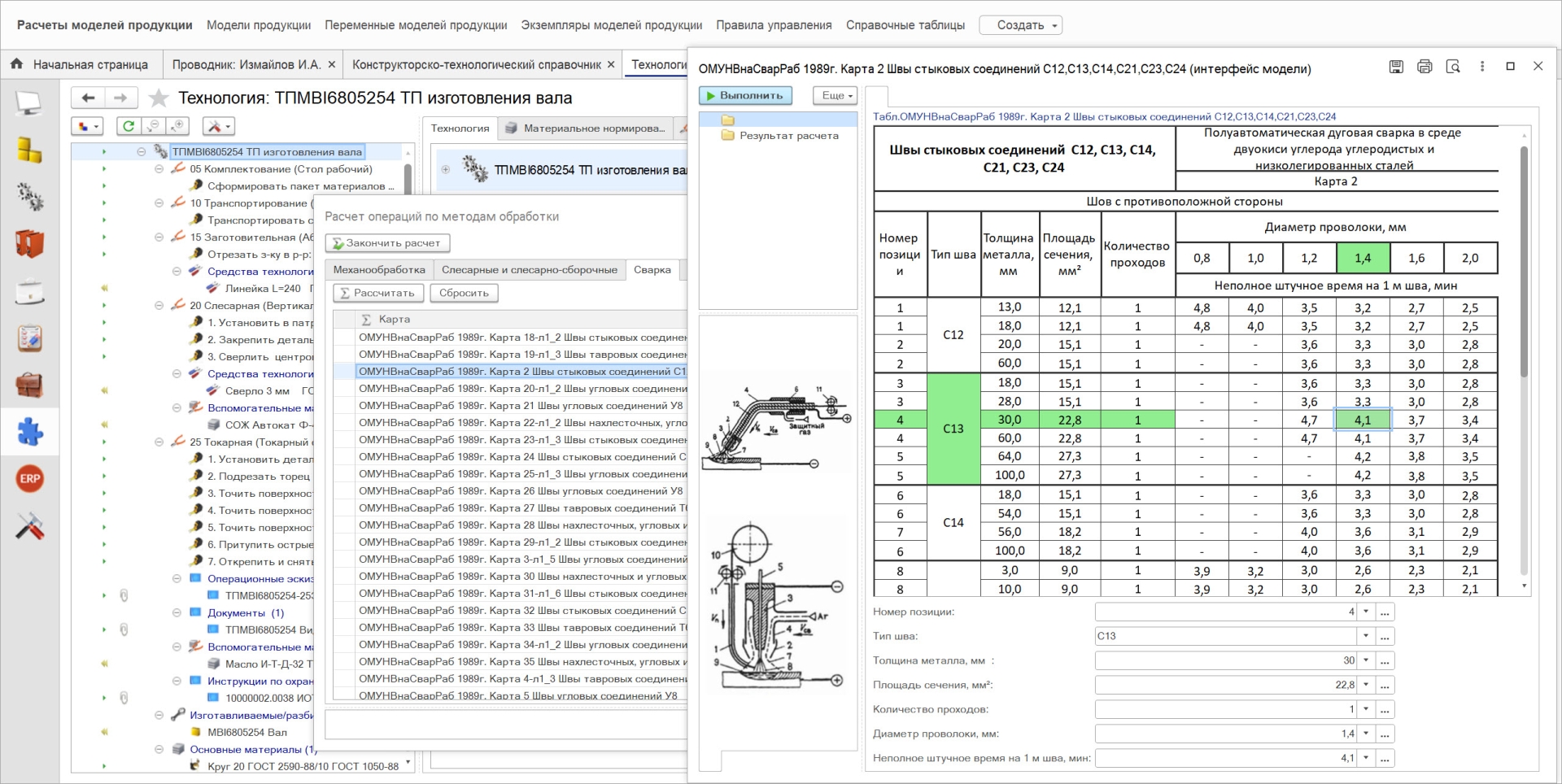

Система расчетов в рамках Appius-PLM реализована на объектах блоков расчета, позволяющих в автоматическом режиме по заданным алгоритмам вычислять любые параметры технологического процесса или маршрута. Каждый из блоков позволяет получать параметры различных элементов технологического процесса, маршрута или изделия и использовать эти параметры в расчете. Расчеты представляют собой предметно-ориентированные формулы, условия и циклы. Блоки можно группировать в иерархические группы, которые будут обмениваться значениями параметров автоматически. Это дает возможность использование одного блока в нескольких расчетах.

Блоки расчета определяют контекст, где они были вызваны и получают необходимые значения параметров с техпроцесса, детали или операции. Так, например, блок расчета основного материала автоматически получает габаритные параметры детали, параметры материала, а после расчета записывает результат в рамках основного материала.


rМатериальное и трудовое нормирование

Технически обоснованные нормы – одна из главных составляющих эффективного производства.

Система материального нормирования, реализованная при помощи блоков расчета, позволяет в автоматическом режиме произвести расчет норма расхода материалов из проката для большинства видов профилей. При расчете система использует данные о припусках, величинах концевых отходах, количестве заготовок и другую информацию. Любой алгоритм расчета, при необходимости подлежит корректировке.

Управление технологией изготовления

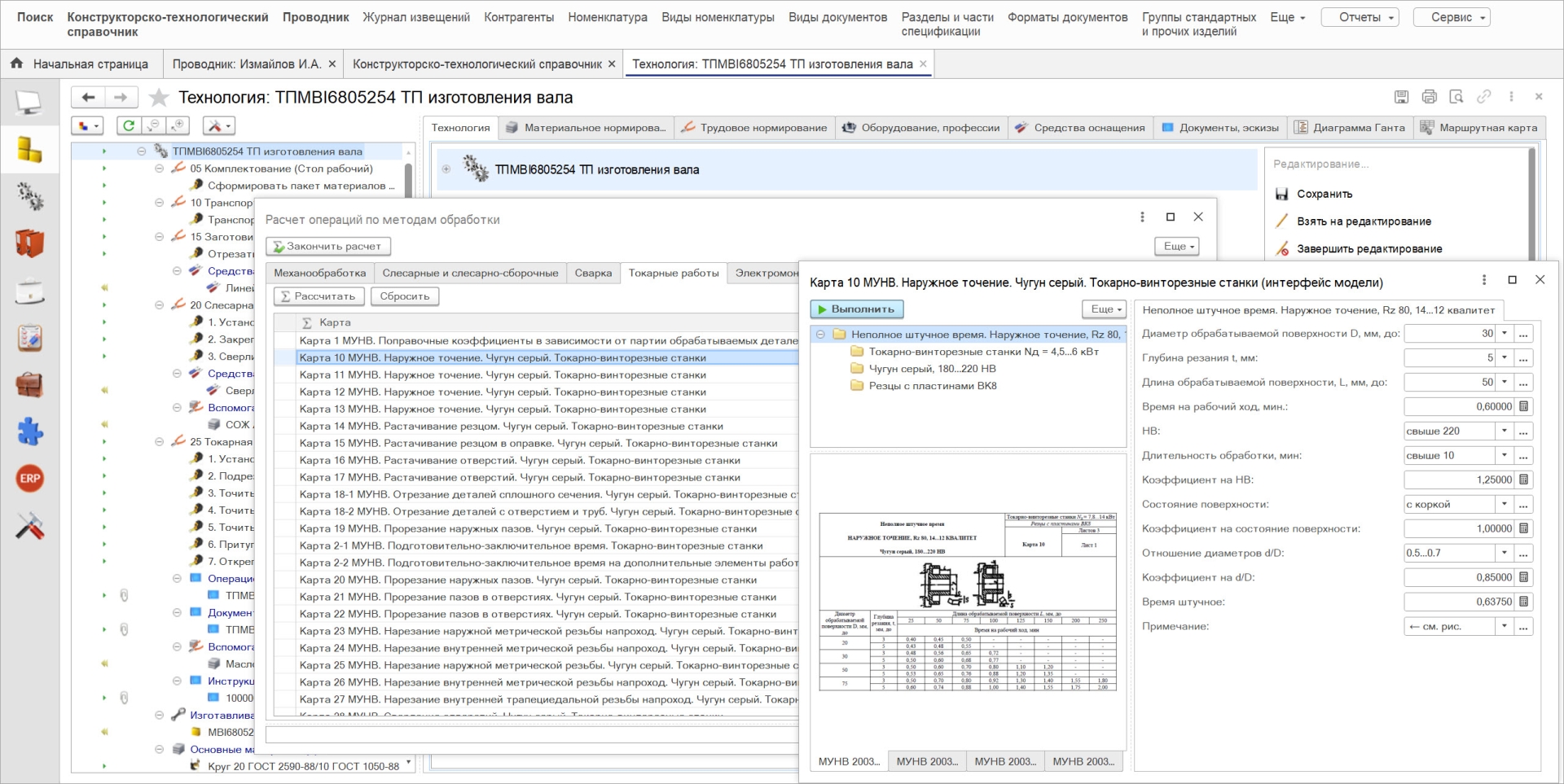

Система трудового нормирования, реализованная в Appius-Технология, позволяет осуществлять расчет как укрупненного времени операции и машинного времени перехода.
