Конструкторская подготовка в Appius-PLM

Подсистема управления конструкторской информацией обеспечивает:

  • ведение электронной структуры изделия (ГОСТ 2.053-2013);
  • управление электронными документами (ГОСТ 2.051-2013);
  • создание и редактирование исполнений;
  • коллективную работу нескольких специалистов над проектами;
  • создание и ведение защищенного электронного файлового архива;
  • разграничение прав доступа;
  • автоматическую проверку актуальности извещений об изменении;
  • работу с ограничительным перечнем стандартных, прочих изделий и материалов.

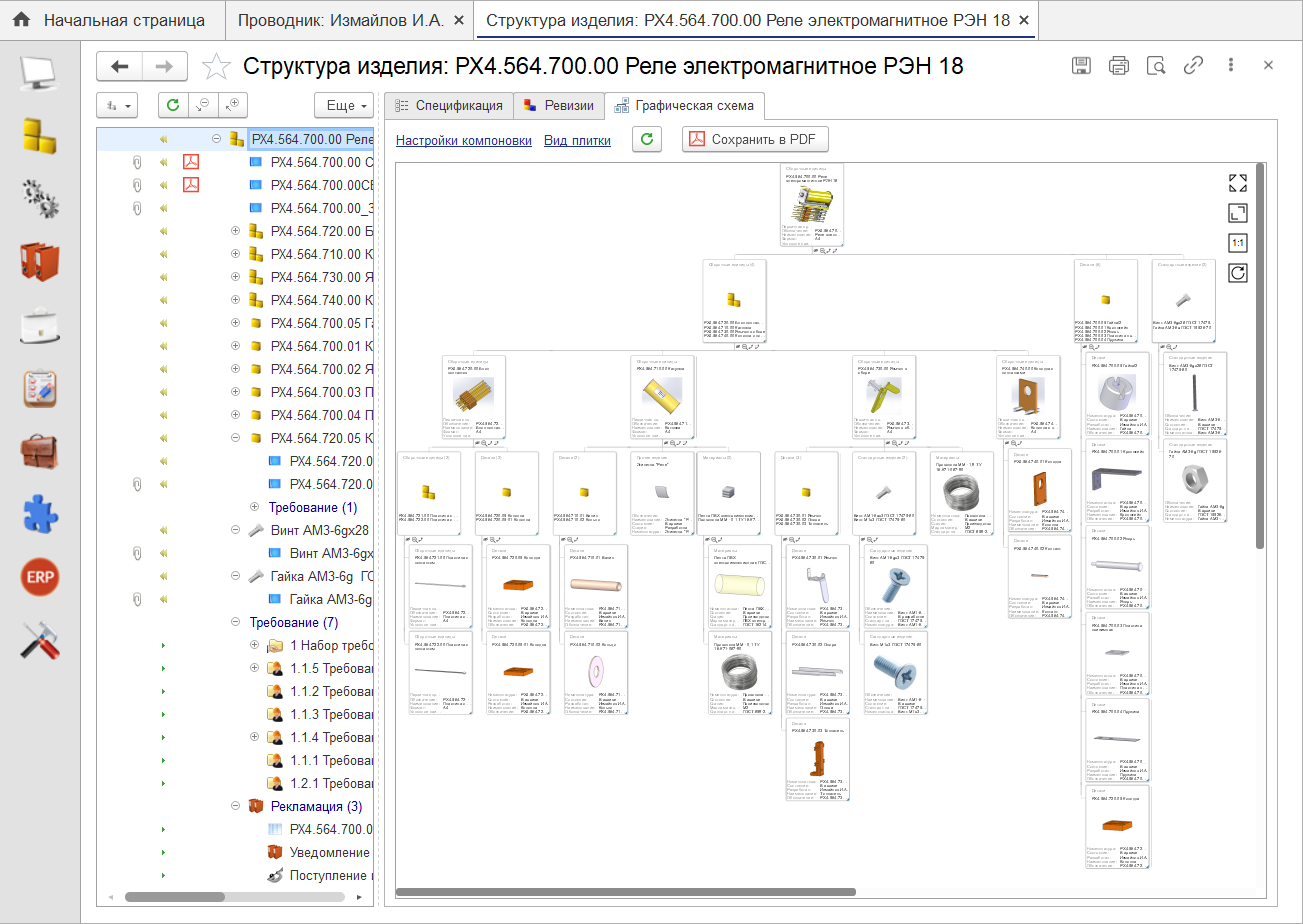

r Редактор структуры изделия

Интерфейс редактора структуры изделия обеспечивает изменения состава компонентов изделия, построения электронной структуры изделия без исходных данных модели, создание и добавление в электронную структуру изделия элементов, отсутствующих в CAD-модели, таких как комплекты, прочие изделия, документы, варианты допустимых замен и т.д. Редактор состоит из дерева изделия, списка ревизий элемента и таблицы состава изделия, в которой в колонках находятся параметры, выбранные для редактирования в данном окне. Редактор структуры изделия имеет многооконный интерфейс, что дает возможность изменять каждое изделие в собственном окне. Добавление в колонки состава изделия собственных параметров для определенного элемента автоматически добавляет параметр к изделию.

Редактор структуры изделия

Редактор структуры изделия позволяет добавлять элементы оформления в состав изделия, приводя его к виду единичной или групповой спецификации. Элементы оформления при этом могут быть произвольные и их количество также неограниченно. В редакторе электронная структура изделия принимает окончательный, оформленный вид.

r Редактор групповых спецификаций

Предназначен для просмотра, оперативного создания и редактирования исполнений электронной структуры изделия (ЭСИ) в контексте групповой спецификации по варианту «А» или варианту «Б» согласно ГОСТ 2.113-75.

Вариант «А»

Редактор групповых спецификаций вариант А

В этом варианте состав редактируемых исполнений представлен согласно правилам выполнения групповой спецификации по варианту «А». Вначале записываются постоянные данные, присутствующие во всех исполнениях, затем – переменные данные для каждого в отдельности.

Вариант «Б»

Редактор групповых спецификаций вариант В

Окно редактора при варианте «Б» состоит из двух частей. В верхней части окна находится список исполнений, организованный согласно правилам выполнения групповой спецификации по варианту «Б». Слева выведен состав всех исполнений, а справа для каждого исполнения предусмотрена колонка с количеством соответствующего элемента состава в этом исполнении.

r Вторичное представление элементов системы

В системе предусмотрена возможность создания вторичного представления для любых элементов. Вторичное представление элемента отображается в специализированном окне.

Вторичное представление

В качестве вторичного представления могут быть использованы файлы в формате (*.bmp; *.jpg; *.gif и т.д.) или 3D модели в формате STL. В рамках окна вторичного представления доступна загрузка вышеперечисленных форматов. В результате, при перемещении по элементам структуры изделия в окне вторичного представления будет отображаться соответствующая картинка или 3D модель с возможностью ее позиционирования.

STL модель
