Технологическая подготовка в 1С:PDM
Загрузка плеера

Расцеховочный маршрут
Ревизии в технологии
Типовые и групповые технологические процессы
Таблицы параметров
Блоки расчета

Технологическая подготовка производства в 1С:PDM базируется на понятии электронной технологии изделия - информационного описания процесса производства, включающее в себя описание всех процессов и средств, необходимых для изготовления изделия.

Электронная технология в 1С:PDM оперирует множеством сущностей технологической подготовки производства, и работа с ней организована в специализированном интерфейсе управления технологией изготовления. Интерфейс позволяет открывать, создавать, изменять технологические процессы, операции, переходы, маршруты, комплектование и многое другое. Состоит из панели задач, содержащей действия, которые можно провести с выделенной сущностью. Естественно, панель задач изменяется при следовании по объектам технологии. Дерево технологии представляет собой развернутое описание процесса со списком операций, переходов, средств оснащения, комплектования, изделий типового и группового технологических процессов, выходных изделий, основных материалов и т.д. Рабочая область организована для изменения технологии, содержит встроенные редакторы для всех сущностей, в том числе и редактор переходов.

Технология

Электронная технология имеет возможность вставки эскизов, чертежей, рисунков, программ с ЧПУ в рабочую область. Возможно представление общего дерева технологии на все изделие целиком, а также возможность редактирования в этом режиме.

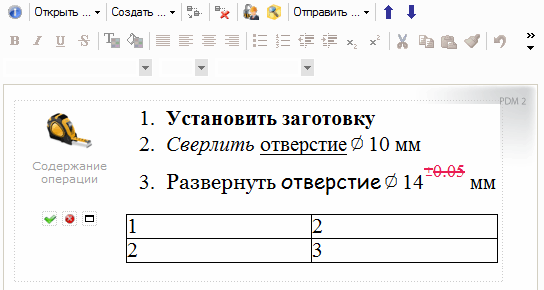

Редактор переходов обладает функционалом для вставки таблиц, спецсимволов, чертежей и т.д. Редактор переходов позволяет копировать в себя форматированный текст из любого текстового редактора с сохранением всех атрибутов текста.

Пользователь имеет возможность подготовить технологический процесс таким образом, чтобы он был читаем и удобен. Кроме того, пользователь может распечатать электронную технологию в редакторе 1С:PDM без использования стандартных отчетов и карт. Полученный при печати техпроцесс полностью соответствует технологии WYSIWYG, что означает, получаю то, что вижу. Т.е., применив форматирование, таблицы, цвет, пользователь получает то же самое на бумаге вместе с операциями в виде удобного для восприятия рабочими процесса. Если же для пользователя важно соответствие документации ЕСТД, он может на базе электронной технологии получить отчеты.

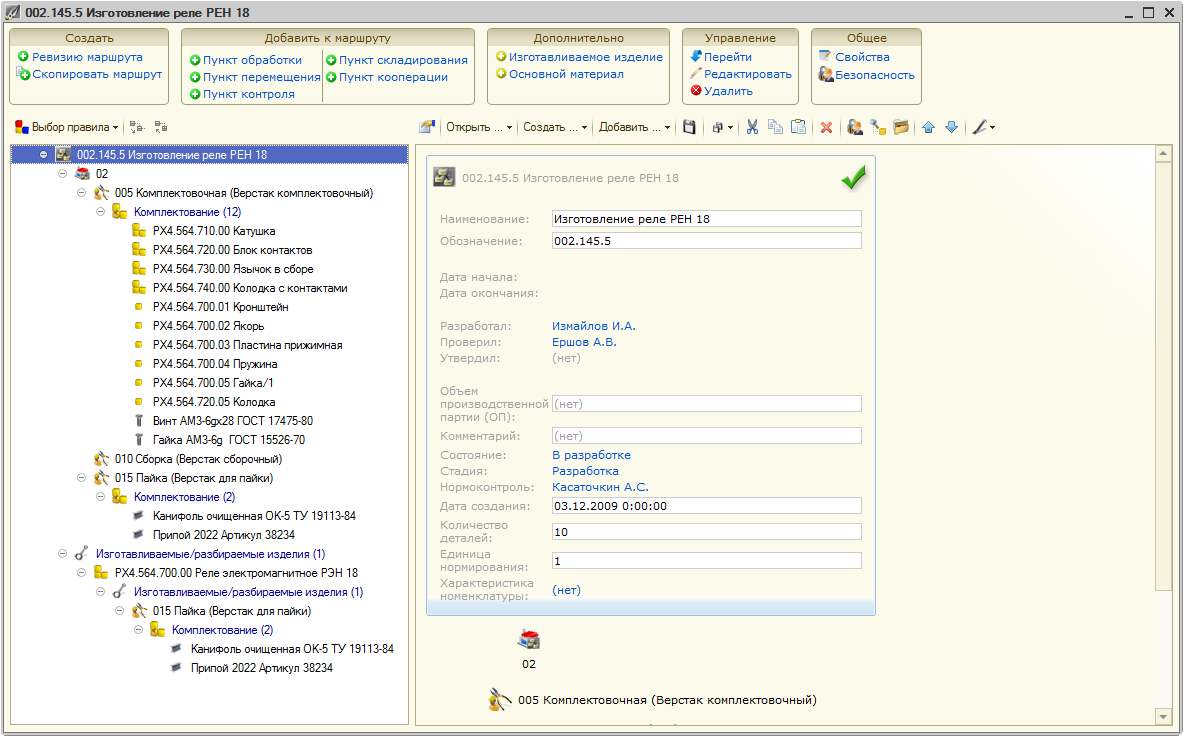

Расцеховочный маршрут


Расцеховочный маршрут является важнейшим средством для укрупненного анализа производственного процесса. Он позволяет определить последовательность цехов или участков, которую будет проходить изделие в процессе изготовления, без конкретизации операций. Имея в наличии информацию по исходным комплектующим и потребляемым материалам в каждом пункте маршрута, мы фактически располагаем всей информацией для объемно-календарного планирования.

В управлении электронной технологией 1С:PDM важная роль отведена именно маршрутам. Специализированный интерфейс для создания и изменения маршрутов, подключения к пунктам маршрута сводных данных по материалам, полуфабрикатам, выходным изготавливаемым изделиям, а, кроме того, указание укрупненного времени изготовления в каждом пункте, где цех или участок является "черным ящиком", а в другом пункте наоборот, расписав последовательность операций, мы получаем управляемую детализацию технологии для сокращения времени подготовки производства. Безусловно, маршрут можно использовать и стандартным путем, как средство указания цеховых технологических процессов в его пунктах. Маршрут связан с точками маршрута ERP-системы, что позволяет без проблем начать укрупненное планирование, как только будет подготовлена ЭСИ.

маршрут

В 1С:PDM на базе маршрута можно создать аналитическую карту процесса, которая применяется для оценки узких мест при изготовлении изделия. То есть к маршруту, помимо стандартных пунктов обработки, добавляются еще пункты, которые описывают перемещение изделия, складирования и контроля. При наличии систем имитационного моделирования типа GPSS на базе аналитических карт процесса можно промоделировать узкие места изготовления изделия, определить, где образуются очереди обработки, а где простои.

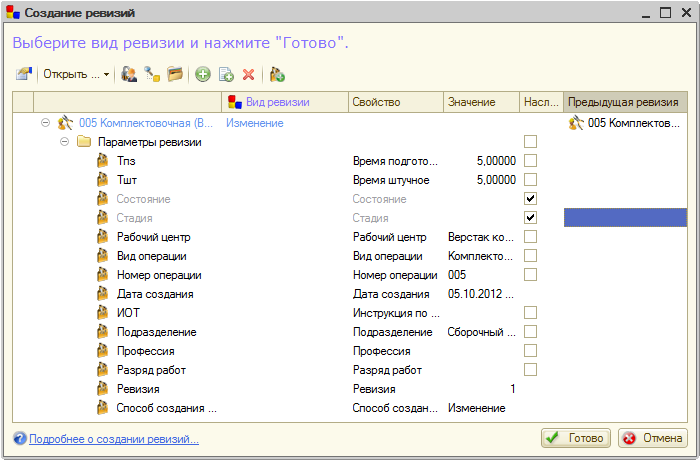

Ревизии в технологии


При необходимости провести изменение в утвержденном технологическом процессе, создать вариант технологического процесса, вариант операции или перехода необходимо применить механизм ревизий, который позволяет создать новую версию технологической сущности с возможностью изменения только определенного набора параметров, а остальные параметры оставить при этом от предыдущей ревизии. Таким образом, выполняя изменения, неявно получается эволюция электронной технологии: применив на определенной стадии правило выбора ревизий, можно получить технологию, соответствовавшую изделию на дату, серийные номера, номера заказов или извещения об изменении.

Ревизии


Типовые и групповые технологические процессы


При подготовке типовых и групповых технологических процессов ревизии создаются для конкретизации изменений элементов технологического процесса, соответствующих определенной детали или группе деталей. Для типовых и групповых техпроцессов, изменения в которых гораздо сложнее, чем в единичных, за счет наличия общей и конкретизуемой частей, применяются специальные средства, разработанные в 1C:PDM, в числе которых - анализ изделий на выявление общих частей, анализ технологии на совпадение шаблонам или другим технологиям.

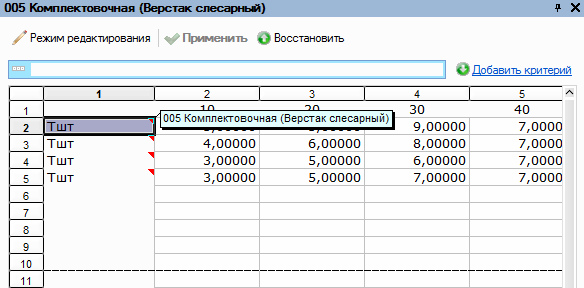

Таблицы параметров


В 1C:PDM возможно создание технологии по таблице параметров. В случае, если на предприятии параметры технологии имеют множество зависимостей от параметров изделий, но при этом эта зависимость не функциональная, можно применить таблицы параметров, которые позволят установить табличное соответствие между параметрами изделия и параметрами технологии, между параметрами технологии и типоразмерами изделия и, наконец, между параметрами одной технологии и различными изделиями. Параметрическая технология применяется в типоразмерных изделиях с постоянством конструкции: судостроение, производство труб, кабелей, строительной арматуры и т.д.

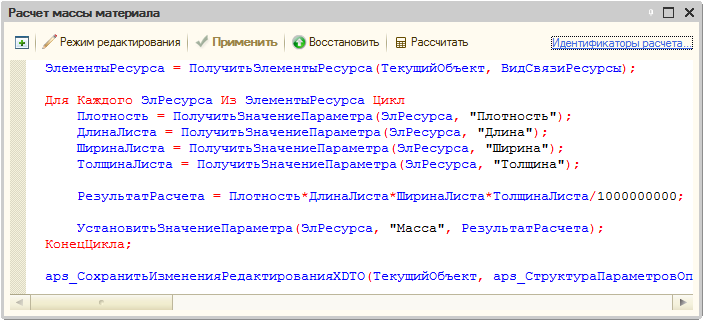

  Блоки расчета


 Если имеется четкая функциональная зависимость между параметрами элементов, то можно применить так называемые блоки расчетов. Значения параметров элементов могут рассчитываться по формулам, переменными которых могут быть значения параметров других элементов. Тело блока расчета создается в специализированном редакторе, который, в свою очередь, имеет функциональность встроенного языка "1С:Предприятие".

Блок расчета
