Редактор маршрутов

Редактор маршрутов - компонент предназначенный для оперативного создания и редактирования расцеховочных маршрутов, создания технологических процессов, добавления основных материалов и их норм. Интерфейс редактора маршрутов позволяет работать не только с технологическими данными, но и со структурой изделия, что дает возможность технологу оперативно создавать технологические процессы и маршруты на каждую деталь или сборочную единицу в изделии, оперативно копировать маршрут или техпроцесс, видеть технологию на заимствованные изделия. Нормировщикам редактор маршрутов позволяет автоматически добавлять основной материал, указанный в детали, в технологический процесс.

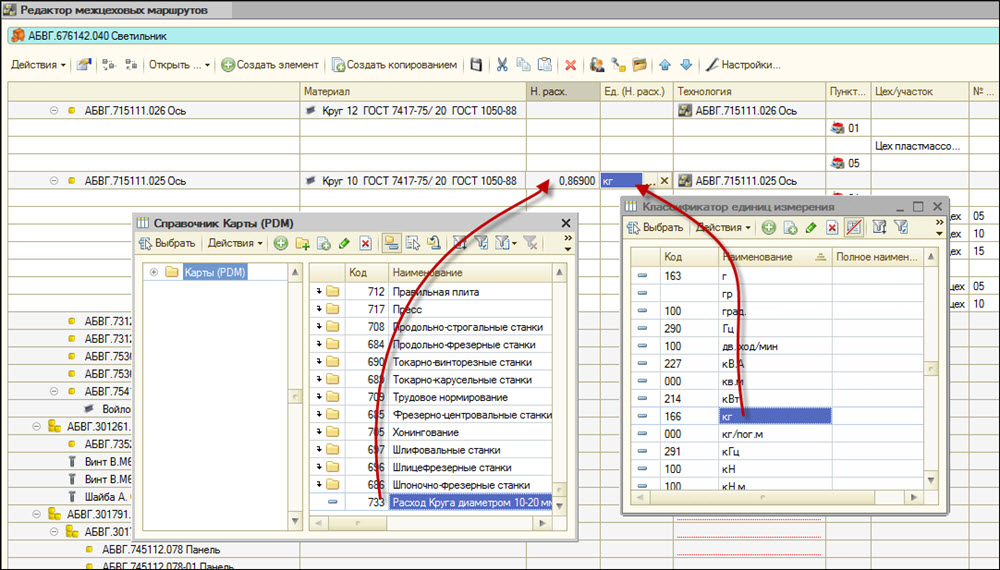

Интерфейс редактора позволяет технологу видеть все параметры деталей и сборок, такие как масса, габариты, площадь и т.д. одновременно с информацией по технологии (маршрут, техпроцесс, размеры заготовки, вес заготовки и нормы расхода). Настройкой отображения видимости колонок можно изменить интерфейс редактора таким образом, чтобы оставить только необходимую информацию для решения требуемой задачи.

К основным задачам, решаемым редактором маршрутов, относятся:

• отображение конструкторско-технологических данных в едином интерфейсе;

• редактирование свойств изделия и технологии в одном окне;

• создание технологических процессов с присвоением им обозначений;

• создание маршрутов с формированием пунктов маршрутов;

• создание маршрутной технологии на изделия с указанием штучного времени;

• копирование маршрута или его частей с одного изделия на другие c автоматическим изменением обозначения;

• копирование технологических процессов с одного изделия на другие;

• копирование частей маршрутов или техпроцессов;


• добавление указанного конструктором основного материала к технологическому процессу;

• оперативный анализ по составу изделия наличия или отсутствия технологических процессов/маршрутов;

• функции автоматического комплектования сборочных техпроцессов комплектующими сборочной единицы;

• функции доукомплектования сборочных операций.

Редактор маршрутов может использоваться специалистами для быстрой подготовки данных по технологии изделия, необходимых для систем производственного планирования и производственного учета. Приемы работы с редактором маршрутов унифицированы с основными элементами интерфейса системы.

Для эффективной работы специалистов, отвечающих за создание технологии изготовления, разработана инструкция, подробно описывающая функционал компонента. Инструкция предоставляется вместе с компонентом при покупке.
