Одним из механизмов формирования структуры изделия и конструкторско-технологического справочника в системе КТПП является применение обработок импорта данных из внешних источников («Импорт из внешних источников (Excel, BOM)», «Импорт КОМПАС-спецификации» и «Импорт данных при помощи XML»).

Для файлов, созданных в Excel

При наличии на предприятии документов в формате *.xls, содержащих иерархическую структуру изделия, перечень стандартных, покупных изделий или материалов, список используемого оборудования или применяемых средств технологического оснащения, существует возможность переноса данных в систему управления инженерными данными. Файл может быть создан в любом виде, главное, чтобы соответствующие свойства тех или иных элементом были расположены в индивидуальных колонках в виде таблицы.

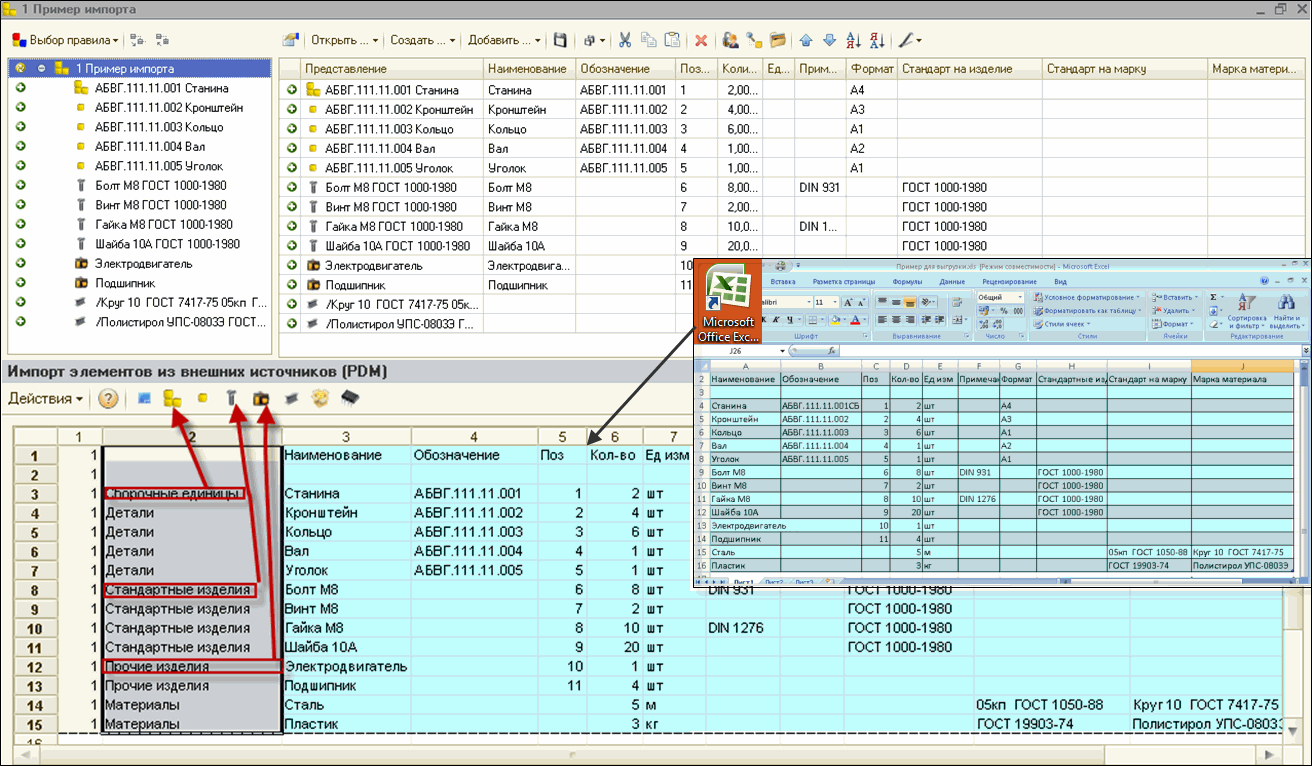

Импорт из Excel

При дальнейшей работе с компонентом импорта можно воспользоваться функцией подбора элементов, которая позволит сравнить наличие загружаемых элементов в базе данных. Эта функция сравнивает элементы по наличию значений различных свойств (обычно используется для сравнения каких-либо значимых свойств).

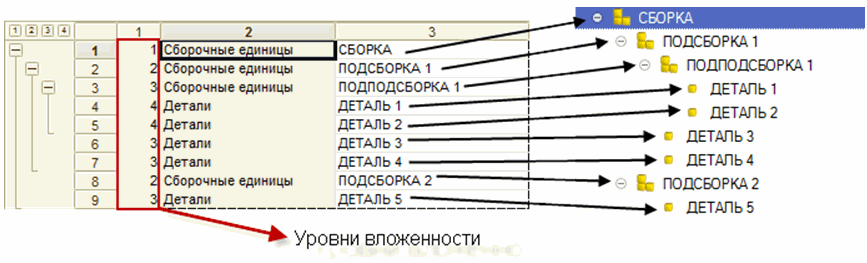

Обработка импорта также позволяет загружать документы Excel, в которых данные сформированы в виде иерархической структуры изделия.

Иерархия

Импорт данных из ВОМ-файла

Принцип передачи данных из ВОМ-файла аналогичен импорту из файлов, созданных в Excel. ВОМ-файл может быть сформирован любой программой, поддерживающей этот формат, наиболее часто ВОМ-файлы используются при формировании перечня элементов печатных плат. В качестве примера можно отметить такие программные продукты, как: P-CAD - система автоматизированного проектирования электроники (EDA)  - разработка компании Personal CAD Systems Inc, Altium Designer - комплексная система автоматизированного проектирования радиоэлектронных средств разработанная компанией Altium, OrCAD - пакет компьютерных программ, предназначенный для автоматизации проектирования электроники компании Cadence Design Systems и т.д.

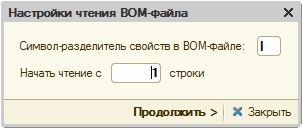

Отличие импорта данных из файлов в формате *.bom от импорта из файлов в формате *.xls заключаются в вводе оформления данных: BOM – файлы представляют собой текстовый документ, в котором все свойства указаны в строку через определенный разделитель. Для указания конкретного разделителя существует специализированное окно, в котором с клавиатуры указывается необходимый символ разделителя.

Импорт из BOM

Для исключения повторной загрузки существующих в базе элементов при импорте, возможен подбор по соответствию свойствам элементов системы КТПП.

Импорт данных из спецификаций, созданных в CAD системе Компас 3D

Еще одним из способов автоматического формирования структуры изделия является импорт из спецификаций, созданных в CAD системе Компас 3D. В случае работы конструкторов без использования трехмерного моделирования, при создании только чертежей изделия и спецификаций возможен импорт структуры изделия в систему из созданных электронных спецификаций «КОМПАС-Спецификация» (.spw).


Обработка импорта разбирает все данные по элементам спецификации и распределяет по соответствующим свойствам системы. Также обработка способна распознавать исполнения изделий с соответствующим количеством. При необходимости возможно удаление тех или иных элементов из дерева состава. После загрузки,  в системе создается новая электронная структура изделия с прикрепленным файлом спецификации компаса к соответствующему документу.

Импорт в систему может также осуществляться из файлов в формате *.xml, предназначенный для хранения структурированных данных. Более подробно по обработке импорта из XML файлов можно узнать в соответствующем разделе.
